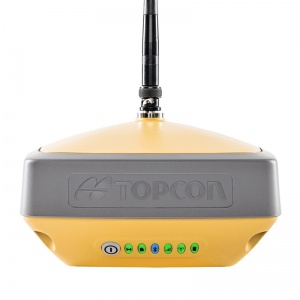

ГНСС приймач TOPCON HiPer VR (425-470 UHF INTL CELL)

TOPCON HiPer VR (425-470 UHF INTL CELL)

Універсальний приймач ГНСС

ГНСС приймач HiPer VR (425-470 UHF INTL CELL) - це комплексне універсальне рішення, в конструкції якого застосовується найбільш передові технології.

Приймач може працювати як у режимі збору даних для постобробки PP, так і в режимі реального часу RTK:

• у якості Ровера для роботи з мережами базових станцій в режимах RTK, PP Static, PP Kinematic
• у якості Ровера від іншого приймача з використанням технології UHF (Ультра високочастотний радіомодем), LongLink™ або сервісу MAGNET Relay
• у якості Ровера з використанням сервісу орбітальної корекції TOPCON Global D
• у якості Бази для мережевих рішень
• у якості Бази для прямого підключення Роверів з використанням технології UHF (Ультра високочастотний радіомодем), LongLink™ або сервісу MAGNET Relay
• у якості УВЧ-ретранслятора - прийом та передача диференціальних поправок RTCM3 через УВЧ-радіомодем
• у якості УВЧ-LongLink ретранслятора - прийом  диференційних поправок через УВЧ радіоканал й передача через канал LongLink.

Вбудований ультра високочастотний радіомодем працює на частотах 406 - 470 МГц із потужністю до 1 Вата (100, 200, 500 та 1000 мВт - за вибором користувача) дозволяє: передавати, приймати та ретранслювати диференціальні поправки на відстані 5-7 км стандартно й до 15 км за оптимальних умовах.

Вбудований 4G/LTE модем дозволяє впевнено працювати в умовах слабкого покриття мережі мобільних операторів зв'язку.

Приймач Hiper VR має 226 універсальних каналів, які здатні відстежувати будь-які існуючі та заплановані до використання сигнали ГНСС. Запатентована технологія універсальних супутникових каналів TOPCON UTC (Universal Tracking Channels) дозволяє використовувати у приймачі менше число каналів, забезпечуючи при цьому відстеження усіх можливих типів сигналів, усіх ГНСС супутників без необхідності резервування каналів під конкретні сигнали. Менша кількість каналів - менше енергоспоживання та широка адаптивність.

У приймачі HiPer VR реалізована технологія TILT - Topcon Integrated Leveling Technology, яка включає у себе революційний 9-осьової інерційний вимірювальний блок (IMU) і надкомпактний 3-осьовий eCompass. Ця передова технологія компенсує помилки нахилу віхи або рівня інструменту при польових вимірюваннях. Технологія TILT значно збільшує швидкість вимірювань і забезпечує більш високу точність робіт.

ГНСС антена приймача Hiper VR вироблена за унікальною технологією Fence Antenna™ із підвищеною чутливістю та здатністю ефективно зменшувати вплив багатопроменевості. Це забезпечує виняткові можливості відстеження сигналів супутників за несприятливих умов, а також зменшення впливу відбиття сигналу та інших сигналів, які могли б створити перешкоди. Продуктивність ГНСС приймачів визначається не тим, наскільки добре вони можуть відстежувати сигнали на відкритих територіях, а тим, як вони відстежують сигнали у реальних робочих умовах із великою кількістю перешкод та шумів. Інноваційна технологія Fence Antenna компанії TOPCON забезпечує надійне, якісне відстеження сигналу, що виражається у неперевершених характеристиках отримання фіксованого рішення навіть при складних умовах.

Слабкою стороною більшості ГНСС апаратури є ненадійність її роботи в умовах впливу високочастотних вібрацій. Це часто проявляється при монтажі і використанні ГНСС обладнання на рухомій техніці - бульдозери, бурові машини тощо. Фахівці компанії TOPCON запатентували інноваційне рішення для цієї проблеми: Quartz Lock Loop™. Ця технологія забезпечує найвищу можливу точність навіть у самих складних робочих умовах і ця технологія так само застосовується у приймачах TOPCON HiPer VR.

Безпровідна мультиканальна технологія LongLINK ™, інтегрована у HiPer VR здатна забезпечувати стійкий ближній зв'язок між приймачами для реалізації режиму RTK на відстані до 700 метрів. При цьому один приймач може працювати у якості Бази одночасно для 3-х Роверів. Канал зв'язку працює на частотах, які не вимагають спеціальних дозволів на використання.

Вбудований модуль Bluetooth з великим радіусом дії гарантує надійне з'єднання контролера із приймачем на відстані понад 100 метрів.

Крім тог приймач має роз'єм для підключення зовнішньої ГНСС антени. Це дозволяє використовувати його, наприклад, у якості базової станції всередині будівель з підключенням зовнішньої антени, розташованої на даху. Для мережевих рішень CORS або для стаціонарних одиночних базових станцій на підприємствах для рішень геодезії, будівництва, сільського господарства.

Корпус приймача виготовлений з міцного магнієвого сплаву і має захист від факторів навколишнього середовища за стандартом IP67, здатний витримувати падіння з віхи 2 метри на бетон.

Управлінням роботою приймача без польового контролера здійснюється через інтерфейс MINTER - кнопка живлення виконує ряд функцій, які у різних комбінаціях натискання дають можливість виконувати наступні операції:

• Вмикання і вимикання живлення приймача;
• Перезавантаження і повернення приймача до заводських налаштувань;
• Старт і Зупинка запису сирих даних статичних і кінематичних спостережень в пам'ять приймача;
• Перемикання режимів STOP і GO для збору даних в режимі кінематики;

Інформація про стан приймача і його роботу відображається системою яскравих світлодіодів, які легко читаються навіть з відстані і яскраву сонячну погоду.

Приймач має вбудовану пам'ять для запису сирих даних об'ємом 8 Гб. Управління записом сирих даних здійснюється як з використанням польового контролера, так і без нього. Проводити запис сирих даних можна в пам'ять приймача або відразу в пам'ять польового контролера, або планшета за допомогою польового програмного забезпечення MAGNET Field.

HiPer VR має Micro USB роз'єм для підключення до ПК. За його допомогою може здійснюватися обмін даними, прошивка і конфігурація системи за допомогою програмного забезпечення TRU - Topcon Receiver Utility

Додатково приймач оснащений роз'ємом RS232. Це дозволяє виконувати прошивку і конфігурація системи, а так само інтегрувати його у комплексні системи навігації для різних потреб - інфраструктурні та промислові системи моніторингу, системи контролю, транспортні навігаційні рішення та багато іншого.

Стандартний комплект
TOPCON HiPer VR (425-470 UHF INTL CELL)

• Приймач HiPer VR (із радіомодемом та 4G/LTE модемом) - 1 шт;
• Блок живлення 12В 5А з конектором SAE - 1 шт;
• Кабель живлення силовий 3 PIN EU - 1 шт;
• Кабель USB A / USB uB 1,5 м - 1 шт;
• Жорсткий кейс - 1 шт;
• Скорочена інструкція - 1 шт;
• Картонна коробка - 1 шт;
• Кабель REC TO SERIAL DB9 - 1 шт;
• Кабель живлення 5PIN ODU TO SAE + FERRITE - 1 шт.
• Зовнішня 4G LTE антена - 1 шт.

Стандартний файл авторизації опцій
TOPCON HiPer VR (425-470 UHF INTL CELL)

• Прийом сигналів GPS L1
• Прийом сигналів GLONASS L1
• Частота - 1 Гц

Специфікація

Тип інструмента

Приймач ГНСС

Комунікаційні порти

USB 2.0 Micro-A/B до 480 Мбіт/сек, RS232

Внутрішня

8 Гб, до 3000 файлів

Діапазон робочих температур

Від -40°C до +65°C

Захист за стандартом

IP67

Живлення

Вбудований Li-ion акумулятор 6960 мАг

Час роботи

До 10 годин UHF/ 12 годин 4G/LTE

Термін

12 місяців

Кількість каналів

226 універсальних каналів

Сигнали GPS

L1 C/A, L1C, L1P(Y), L2P(Y), L2C, L5

Сигнали GLONASS

L1 C/A, L1P, L2C/A, L2P, L3C

Сигнали GALILEO

E1, E5a, E5b, E5AltBOC

Сигнали BEIDOU

В1, В2

Сигнали SBAS

WAAS/EGNOS/MSAS

Сигнали в L-діапазоні

1525-1560 МГц

Додаткові сигнали

QZSS: L1 C/A, L1C, L2C, L5; IRNSS: SPS-L5

Антена ГНСС

Вбудована з можливістю підключення зовнішньої

TILT - Topcon Integrated Leveling Technology

9-осьовий інерційний вимірювальний блок (IMU) і надкомпактний 3-осьовий eCompass

Статика та швидка статика

План: 3 мм + 0.4 ppm x D / Висота: 5 мм + 0.5 ppm x D

RTK, Stop&Go, Мережа RTK

План: 5 мм + 0.5 ppm x D / Висота: 10 мм + 0.8 ppm x D

Запис даних

Підтримка 16 одночасних сеансів запису з частотою до 20 Гц. Системою тек і файлів

Формат запису даних

TPS, RTCM SC104 2.X, RTCM 3.X, CMR/CMR+, BINEX

Формат поправок та частота обробки

RTCM SC104 2.x, RTCM 3.x, RTCM 3.X MSM3, CMR/CMR+, TPS до 20 Гц

Мережеві рішення

VRS, MAC, FKP

Бортове керування MINTER

6 індикаторів стану, кнопка живлення керує записом сирих даних

Зовнішнє керування

Мобільні пристрої, контролери та планшети на базі Windows, Android або iOS

Bluetooth

Longlink до 1000 метрів, BLE

Радіо зв'язок

R2 Lite до 1 Вт, 400-470 МГц

Стільниковий зв'язок

4G/LTE

Вага з акумулятором та трегером

1.15 кг
